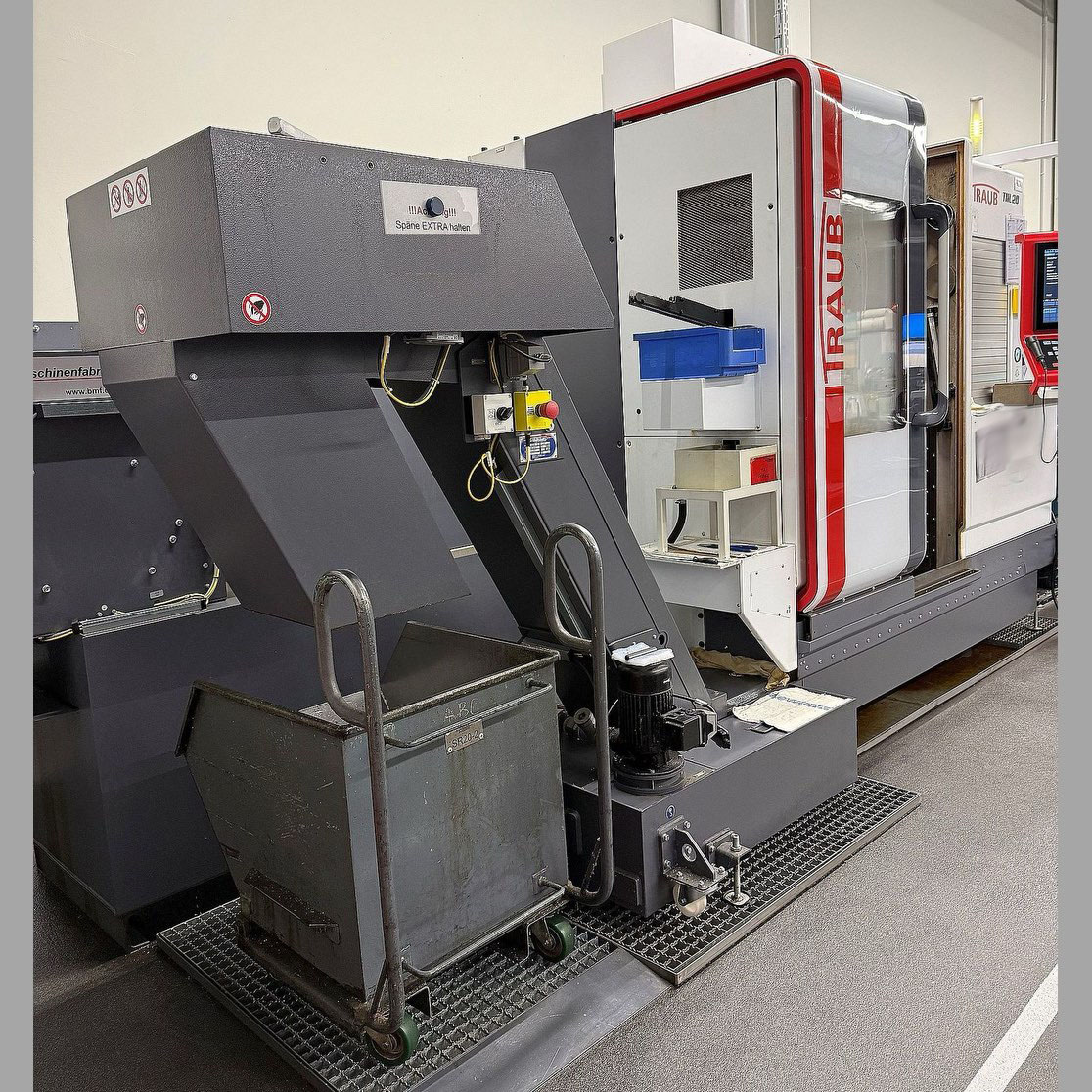

TRAUB
TNL 20 - 9B
Langdrehautomat
ALLGEMEIN
| Projekt Nr.: | 905832 |
| Anzahl: | 1 Stk. |
| Hersteller: | TRAUB |
| Typ: | TNL 20 - 9B |
| Steuerung: | Traub TX 8i-s |
| Baujahr: | 2022 |
| Erhaltungszustand: | Gebrauchtmaschine |
| Maschine ein ca. (Std.): | 33180 |
| Programmlauf ca. (Std.): | 16914 |
BESCHREIBUNG
DREHEN
| Max. Drehdurchmesser | 20 mm |
| Max. Drehzahl Hauptspindel | 10.000 1/min |
| Spindeldurchlaß Hauptspindel | 20 mm |
| Achsen an der Hauptspindeleinheit | C |
| Max. Drehzahl Gegenspindel | 10.000 1/min |
| Spindeldurchlaß Gegenspindel | 20 mm |
| Achsen an der Gegenspindeleinheit | X/Z/C |
Werkzeugträger oben
| Anzahl der Stationen | 8 |
| Achsen | X/Y/Z/H/B |
Werkzeugträger unten
| Anzahl der Stationen | 8 |
| Achsen | X/Y/Z/H |
Rückapparat
| Anzahl der Stationen | 4 |
WEITERE AUSSTATTUNG
| Werkzeugbruchüberwachung | |
| Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum | |
| Beleuchtung im Arbeitsraum | |
| Öl-/Emulsionsnebelabsauganlage | |
| Scharnierbandspäneförderer | |
| Maschine wird/wurde mit Öl betrieben | |
| Kühlmitteleinrichtung mit Papierbandfilter | |
| Hochdruckpumpe | 80 bar |
| Automatische CO2-Feuerlöschanlage | |
| Teileabführband | |
| Fertigteilabnahmeeinrichtung | |
| Stangenlader/Stangenlademagazin FMB Turbo 2-20 |
ZUBEHÖR
| Spannzangenfutter | mm |
| 1 Satz Werkzeughalter für Drehwerkzeuge | |
| 1 Satz Werkzeughalter für angetriebene Werkzeuge |
BEMERKUNG
Maschine mit Vollausstattung, inkl. schwenkbarem oberen Werkzeugträger. Umbaubar auf Kurzdreher.
Lineare Achsen:
- X1 Revolver oben
- V1 Revolver oben
- X2 Revolver unten
- Z2 Revolver unten
- Z1 Abgreifspindel
- X4 Rückseitige Bearbeitungseinheit
- Z4 Rückseitige Bearbeitungseinheit
Rotationsachen:
- C1 Abgreifspindel
- C2 Hauptspindel
Schwenkachsen:
- B obere Revolver-Trageinheit
- H1 Revolver oben
- H2 Revolver unten
Werkstück-Abführeinheit:
- Z5 Seitliches Verfahren
- X5 Drehbewegung.
Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen.
